神钢钢丝绳的预变形，捻制，预张拉载荷限定

神钢钢丝绳的预变形，捻制，预张拉载荷限定

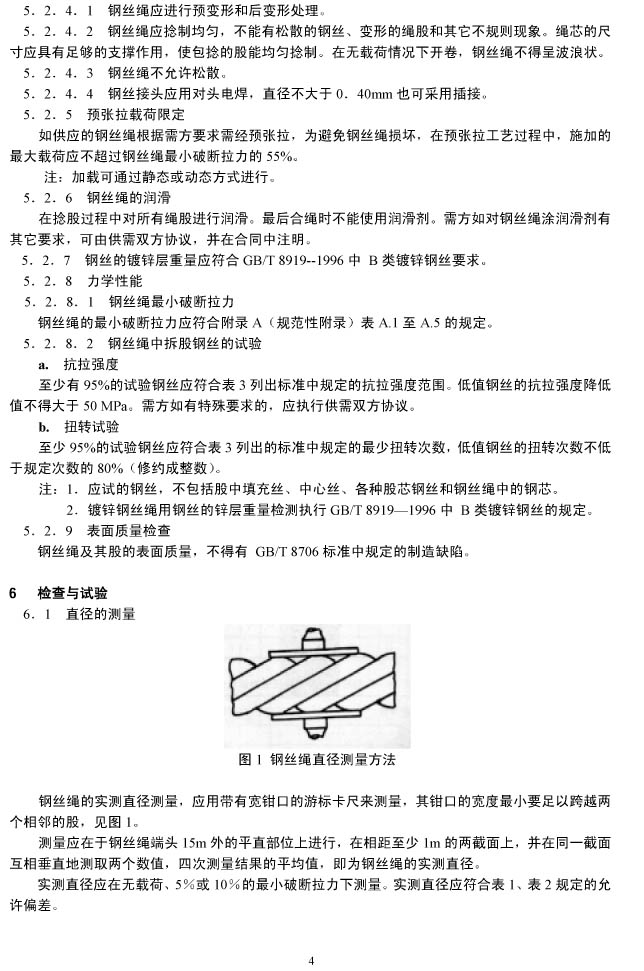

　5.2.4.1钢丝绳应进行预变形和后变形处理

　　2 5.2.4.2钢丝绳应捻制均匀,不能有松散的钢丝、变形的绳股和其它不规则现象。绳芯的尺

　　3 寸应具有足够的支撑作用,使包捻的股能均匀捻制。在无载荷情况下开卷,钢丝绳不得呈波浪状。

　　4 5.2.4.3钢丝绳不允许松散

　　5 5.2.4.4钢丝接头应用对头电焊,直径不大于0.40mm也可采用插接。

　　6 5.2.5预张拉载荷限定

　　7 如供应的钢丝绳根据需方要求需经预张拉,为避免钢丝绳损坏,在预张拉工艺过程中,施加的

　　8 最大载荷应不超过钢丝绳最小破断拉力的55%

　　9 注:加载可通过静态或动态方式进行

　　10 5.2.6钢丝绳的润滑

　　11 在捻股过程中对所有绳股进行润滑。最后合绳时不能使用润滑剂。需方如对钢丝绳涂润滑剂有

　　12 其它要求,可由供需双方协议,并在合同中注明。

　　13 5.2.7钢丝的镀锌层重量应符合GB/T8919--1996中B类镀锌钢丝要求。

　　14 5.2.8力学性能

　　15 5.2.8.1钢丝绳最小破断拉力

　　16 钢丝绳的最小破断拉力应符合附录A(规范性附录)表A.1至A.5的规定。

　　17 5.2.8.2钢丝绳中拆股钢丝的试验

　　18 a.抗拉强度

　　19 至少有95%的试验钢丝应符合表3列出标准中规定的抗拉强度范围。低值钢丝的抗拉强度降低

　　20 值不得大于50M需方如有特殊要求的,应执行供需双方协议

　　21 b.扭转试验

　　22 至少95%的试验钢丝应符合表3列出的标准中规定的最少扭转次数,低值钢丝的扭转次数不低

　　23 于规定次数的80%(修约成整数)

　　24 注:1.应试的钢丝,不包括股中填充丝、中心丝、各种股芯钢丝和钢丝绳中的钢芯。

　　25 2.镀锌钢丝绳用钢丝的锌层重量检测执行GB/T89191996中B类镀锌钢丝的规定

　　26 5.2.9表面质量检查

　　27 钢丝绳及其股的表面质量,不得有GBT8706标准中规定的制造缺陷。

　　28 6检查与试验

　　29 6.1直径的测量

　　30 图钢丝绳直径测量方法

　　31 钢丝绳的实测直径测量,应用带有宽钳口的游标卡尺来测量,其钳口的宽度最小要足以跨越两

　　32 个相邻的股,见图1

　　33 测量应在于钢丝绳端头15m外的平直部位上进行,在相距至少m的两截面上,并在同一截面

　　34 互相垂直地测取两个数值,四次测量结果的平均值,即为钢丝绳的实测直径。

　　35 实测直径应在无载荷、5%或10%的最小破断拉力下测量。实测直径应符合表1、表2规定的允

　　36 许偏差。
