水冷式辊模拉丝机

优势：

　　1、生产成本更低（当拉拔不锈钢丝时不需要浸泡皮膜剂，也不需要烘干；拉拔低碳钢丝时不需要涂硼砂也能高速拉拔）

　　2、生产过程更加环保（拉拔过程没有润滑粉）

　　3、生产出来的钢丝表面洁净度高，钢丝更加光亮

　　适用范围：低碳钢丝、铝丝、铜丝、镀锌丝、镀铜丝、高速钢、钛合金、铝、铝合金、铜、铜合金等

辊模替代拉丝模，是钢线拉丝机减径方式的二次技术升级与变革，因金属线减径原理上从拉拔变形改为辊压变形，工艺过程、生产效率和产品质量，截然不同！

尤其对质量有高要求的各种钢丝和合金丝的应用。

益发公司新设计的水冷式辊模拉丝机，减径方式上按同时满足使用辊模和拉丝模的通用设计，可以使辊模高速拉拔时产生的大量热量得到很好的冷却，大大延长了辊轮、轴承的使用寿命，尤其是避免了拉拔产生的高温使辊模架子产生热胀冷缩的变形而导致的圆度变化和轴承受伤，从而实现辊模的高速拉拔，一般低碳钢丝可以达到20米/秒，不锈钢丝10米/秒，高速钢4米/秒.........

水冷式辊模拉丝机设计结合高端配置采用伺服直驱电机，拉丝卷筒直接安装在伺服电机的轴上，免除了维修的烦恼。喷淋式冷却卷筒和辊模的方式是世界上独一无二的，整条拉丝机生产线的设计目标是：用户可长期稳定、高效率地运行，并充分体现出辊模拉丝的优势。

关键词：生产效率高、拉丝成本低、环境干净环保、稳定运行免维修、故障率低

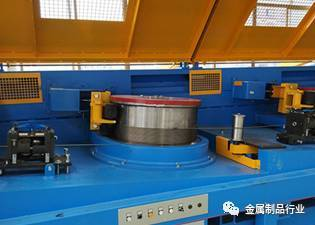

（五道辊模拉丝机，客户现场拍摄）

设计亮点

卷筒--------高效冷却方式

设计师说，拉丝机的核心机械部件之首是卷筒，益发公司专有技术设计的双重冷却方式，内壁防结垢涂层，外壁高耐磨材料涂层，整体结构采用锻钢经过锻造、多次精加工等工艺，由益发公司的下属企业一步步受控加工制造，这样加工出来的新式卷筒，冷却性能比之前拉丝机设计版本有显著提高。

客户说，同样的工艺，厂里现有拉丝机出来的线很烫手，不敢碰，现在益发这套辊模拉丝机，刚停机，手摸卷筒和收线基本是凉的，太不一样了！这样的冷却效果自然可以保证拉丝机在高速度下稳定运行，故障率低，生产产量就上来了。

（上图拉丝机的卷筒局部图）

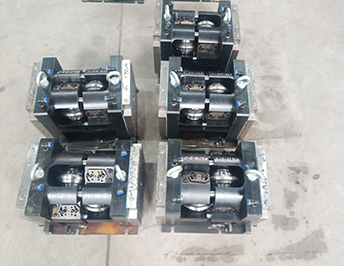

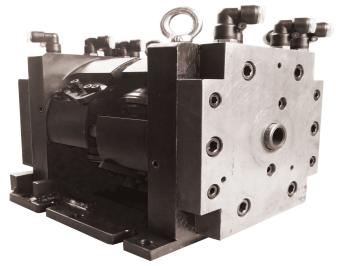

辊模------替代拉丝模，提高产率，改善质量

辊模，它是由一组高耐磨材料、精加工孔型的辊轮组成，辊轮数量上的选择是根据材料、线径、减面率的不同选择不同的配置（从4个到10个不等），线通过辊模时是靠拉力和线与辊轮孔型之间的摩擦带动辊轮转动，线出来时被辊轮孔辊压减径.标准辊模出线的直径公差+/-0.02mm，特殊型号的辊模出线直径公差+/-0.01mm；辊轮的正常使用磨损寿命（使用到公差超出设计公差时）与加工材料类型、表面状况和辊模维护管理有关，严格意义上与加工线的长度成一定比例关系，但按生产管理习惯，同一用户一般产量按重量单位做统计（同样吨数，线径大吨数高但长度小）。磨损后的辊轮还可修磨改制成其它规格的辊轮，类似拉丝模的修模。

客户通常关注的辊轮正常使用寿命，虽然因使用条件千差万别，可用下面几个典型客户实例做参考：

以5.0mm直径到2.0mm直径范围的中拉为例，辊轮的首次使用寿命按生产（国内）典型用户统计：高碳钢（含碳0.92%）超过3500吨，中碳钢4500吨，低碳钢（Q195）6000~~8000吨不等，不锈钢、钛合金等根据材料线径等使用条件不等。（国外）有维护非常好的一家印尼低碳钢客户，使用C型辊轮，初次使用寿命超过1万吨。

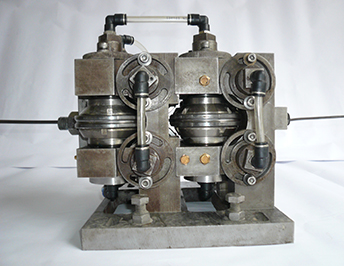

C型辊模（3+3个辊轮构成）

和拉丝模对比，提高线产品的质量原因是，从金属加工变形原理来解释，辊模利用辊轮的孔型辊压减径，类似冶金行业的轧钢原理，拉丝模是强制通过拉拔变形减径，相比之下得到的产品线内部金相组织辊压出来的当然更均匀，柔韧性和抗折弯等机械性能也更好。

对表面质量而言，辊轮与线之间是滚动摩擦，摩擦系数比拉丝模与线之间的滑动摩擦系数相差数十倍（按材料不同），摩擦产生的发热量也不同，因而线表面光滑光亮状况会更好。

以钛丝拉拔为例，钛金属是比不锈钢还难冷加工成型的金属材料，不同拉拔方式结果明显不同，拉丝模拉出来的钛丝表面是暗灰色，辊模拉出来的钛丝是白色，下游客户以颜色区分钛丝的加工方式，客户都喜欢买白线，可省去一道表面处理工序。

水冷式辊模拉丝机效率提高的主要因素,  一是辊轮寿命长，节省大量频繁停机更换模具的累计闲置生产时间；另一个因素是，拉丝机生产线本身是一个整体复杂的系统，尤其是随着需求提高和机电行业的技术发展，使用越来越多的控制手段以后，设计者在诸多细节上做考虑，方可确保实现高速下的稳定运行，故障率低，这才是保证高产量的关键。

客户说，我们要的是总产量，不是每秒多少米，拉丝机速度（米/秒）只是衡量效率的一方面因素，再快的速度如果设备不稳定，故障率高，也只能减速使用，每次停机如果按每小时3600秒计算，每米/秒的速度再高也将被累计的故障停机时间和维修时间（按43200秒/每天）抵消掉了。

客户操作工说，益发的拉丝机开机就可以放心走开了，系统设计比较人性化，不用像以前那样开机后总要操心地看着拉丝机运行，不得不经常停机要更换模具和处理各种故障。

生产环境-----环保，无拉丝粉尘污染

由于采用辊模替代拉丝模，对润滑的要求大大降低，免除传统拉丝机润滑必须大量使用拉丝粉的烦恼，工人操作环境更干净，对新一代操作工（不会吃苦的90后们），给他们提供无污染的工作环境是当代企业发展面临的急需解决的实际问题。

辊模拉丝机生产线的技术参数，因材料和产品规格繁多，配置各异，无法详细列举。
